Giải pháp tối ưu phục hồi bạc Babbitt mòn bằng phun phủ nhiệt

Trong các hệ thống ổ trục và bạc trượt công nghiệp, bạc Babbitt đóng vai trò then chốt trong việc giảm ma sát, chịu tải trọng trượt và duy trì vận hành ổn định cho các trục quay. Bề mặt bạc Babbitt mòn là một trong những nguyên nhân chính gây ra hiện tượng rung động, tăng tiêu hao năng lượng và giảm tuổi thọ thiết bị. Việc phục hồi bạc Babbitt mòn không chỉ đòi hỏi tái tạo lại biên dạng hình học chính xác mà còn phải đảm bảo tính năng ma sát – chống mài mòn tương đương hoặc vượt khả năng ban đầu.

Phun phủ nhiệt (Thermal Spray), đặc biệt là công nghệ phun hồ quang nhiệt (Arc Spray) và phun plasma/HVOF, đã được xác nhận là phương pháp tối ưu trong phục hồi bề mặt bạc Babbitt mòn với độ chính xác, độ liên kết vật liệu cao và khả năng kiểm soát biến dạng gần như tuyệt đối. Giải pháp này đặc biệt phù hợp với ứng dụng ổ trục chạy tải nặng trong ngành thép, xi măng, giấy và gia công nặng.

Cơ chế mài mòn bạc Babbitt và yêu cầu kỹ thuật phục hồi

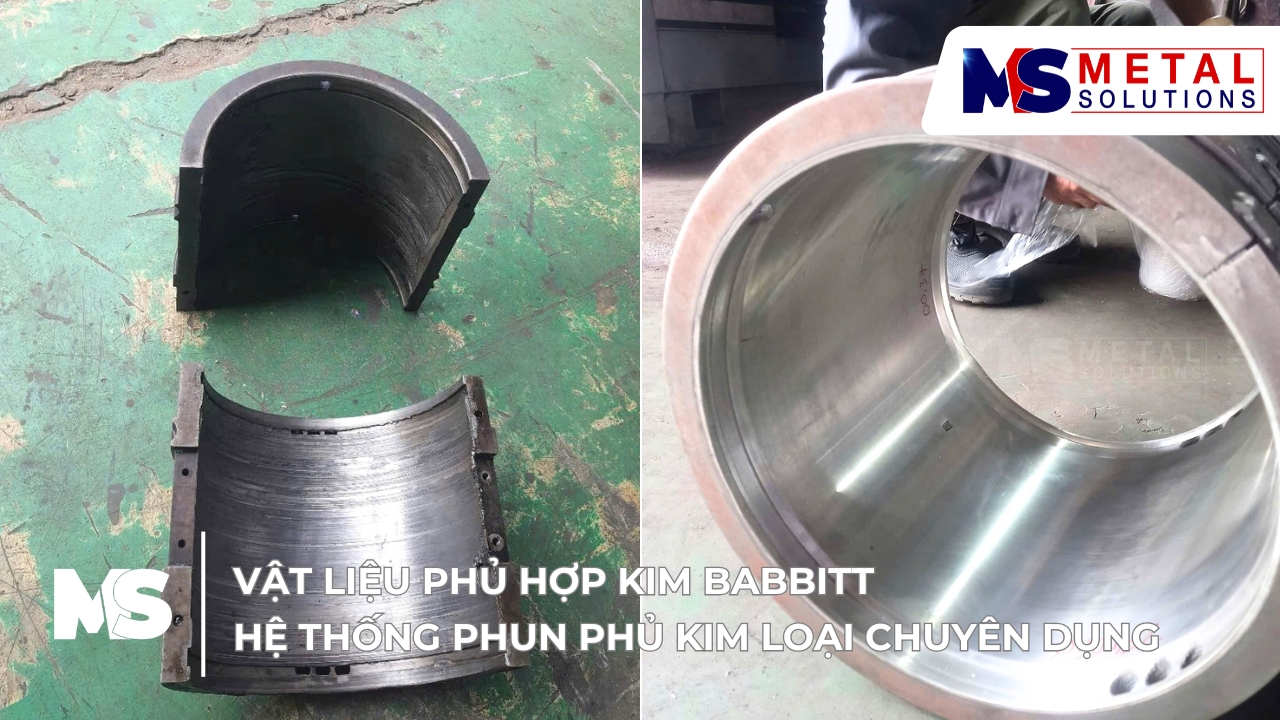

Bạc Babbitt (hợp kim “white metal” gốc thiếc hoặc chì) là vật liệu trượt quan trọng trong ổ trục thủy động, được dùng rộng rãi ở các ngành nhiệt điện, thủy điện, xi măng, thép… do tính chất chống mài mòn cao, độ dẫn nhiệt tốt, khả năng nhúng và tạo màng bôi trơn tự thân. Trong quá trình hoạt động, bạc chịu tải lặp, ma sát trượt và ảnh hưởng của nhiệt sinh ra từ vận hành. Ma sát kéo dài dẫn đến mài mòn dần bề mặt, giảm chiều dày lớp Babbitt và làm thay đổi biên dạng ổ trục.

Bạc Babbitt chịu mài mòn chủ yếu qua các cơ chế: mài mòn dính (adhesive wear), mỏi tiếp xúc (contact fatigue) và mài mòn biên (boundary wear). Khi điều kiện bôi trơn kém (ma sát biên), bề mặt trục và bạc tiếp xúc trực tiếp, dẫn đến hiện tượng dính kết và trầy xước rãnh (scuffing). Hiện tượng này thường xảy ra trong các chu kỳ khởi động/dừng máy (stop/start), khi màng dầu thủy động chưa kịp thiết lập đủ độ dầy. Dưới tải trọng cao liên tục hoặc dao động (mỏi tiếp xúc), áp suất thủy động ở bạc rất lớn có thể vượt giới hạn đàn hồi của các pha cứng Sb–Sn/Cu–Sn, gây nứt nổ kết cấu.

Mài mòn bạc không đồng đều gây ra sự mất cân bằng tải, tăng áp lực cục bộ, phát sinh rung động và giảm hiệu suất truyền động. Do đó, phục hồi bạc Babbitt đòi hỏi hai yêu cầu kỹ thuật chính:

• Tái tạo biên dạng hình học chuẩn xác, đảm bảo độ tròn, độ đồng tâm và dung sai theo thiết kế ban đầu.
• Tính năng bề mặt mới phải đáp ứng yêu cầu chống mài mòn, ổn định ma sát và chịu tải lặp tốt trong điều kiện vận hành thực tế.

Đây là bài toán kỹ thuật không thể giải quyết hiệu quả bằng các phương pháp cơ khí truyền thống như mài tiện lại, hàn đắp tay, hoặc đúc lại tại chỗ, vì các phương pháp này dễ gây biến dạng nhiệt, ứng suất dư cao và kết quả không bền vững.

Nguyên lý phun phủ nhiệt trong phục hồi bạc Babbitt

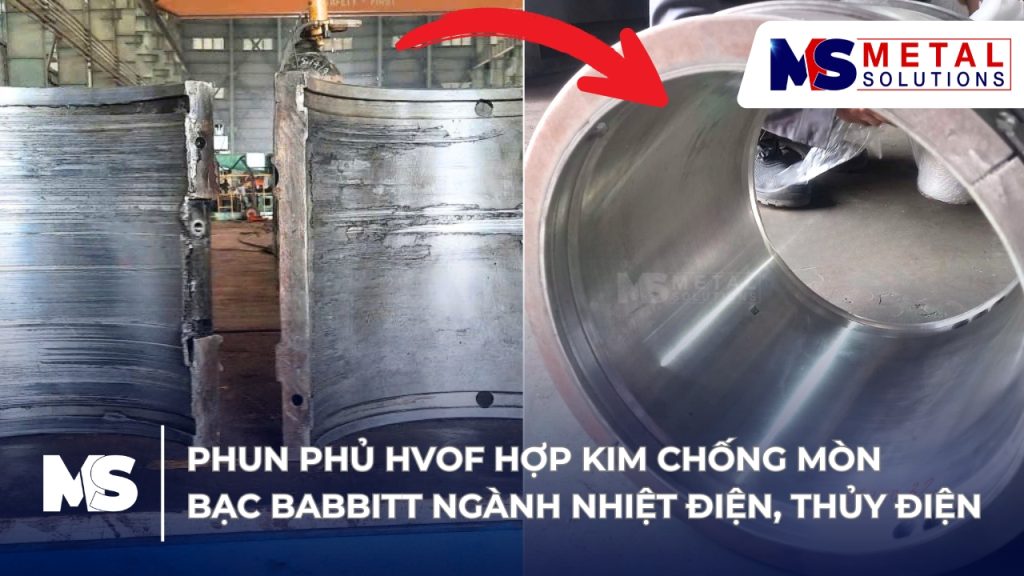

Phun phủ nhiệt là một giải pháp dựa trên nguyên lý phun vật liệu dạng hạt nóng (molten/semimolten) lên bề mặt chi tiết để tạo thành lớp phủ mới với tính năng mong muốn. Khi áp dụng cho bạc Babbitt mòn, các hạt vật liệu chịu nhiệt được gia tốc và phun với vận tốc cao lên bề mặt đã xử lý trước đó. Là phương pháp hiện đại và linh hoạt nhất hiện nay cho sửa chữa bạc Babbitt. Vật liệu phun dạng oxy-nhiên liệu tốc độ cao (HVOF) hay phun plasma tạo ra lớp phủ dày đặc với các pha hợp kim phân bố đều giúp ngăn ngừa biến dạng dẻo của ma trận thiếc và hạn chế sự phát triển vết nứt mỏi tại bề mặt.

Điểm mấu chốt của phun phủ nhiệt là không tạo ra vùng ảnh hưởng nhiệt lớn lên chi tiết gốc, nhờ đó:

• Không gây biến dạng hình học do nhiệt.
• Không làm biến đổi tổ chức vi cấu trúc của vật liệu nền.
• Giảm thiểu ứng suất dư nội tại trong chi tiết sau phục hồi.

Điều này giúp lớp phủ mới gắn kết chắc chắn với nền bạc mà không ảnh hưởng đến tính chất cơ bản của chi tiết, đảm bảo độ ổn định trong quá trình vận hành.

Ưu điểm của phun phủ nhiệt so với phương pháp truyền thống

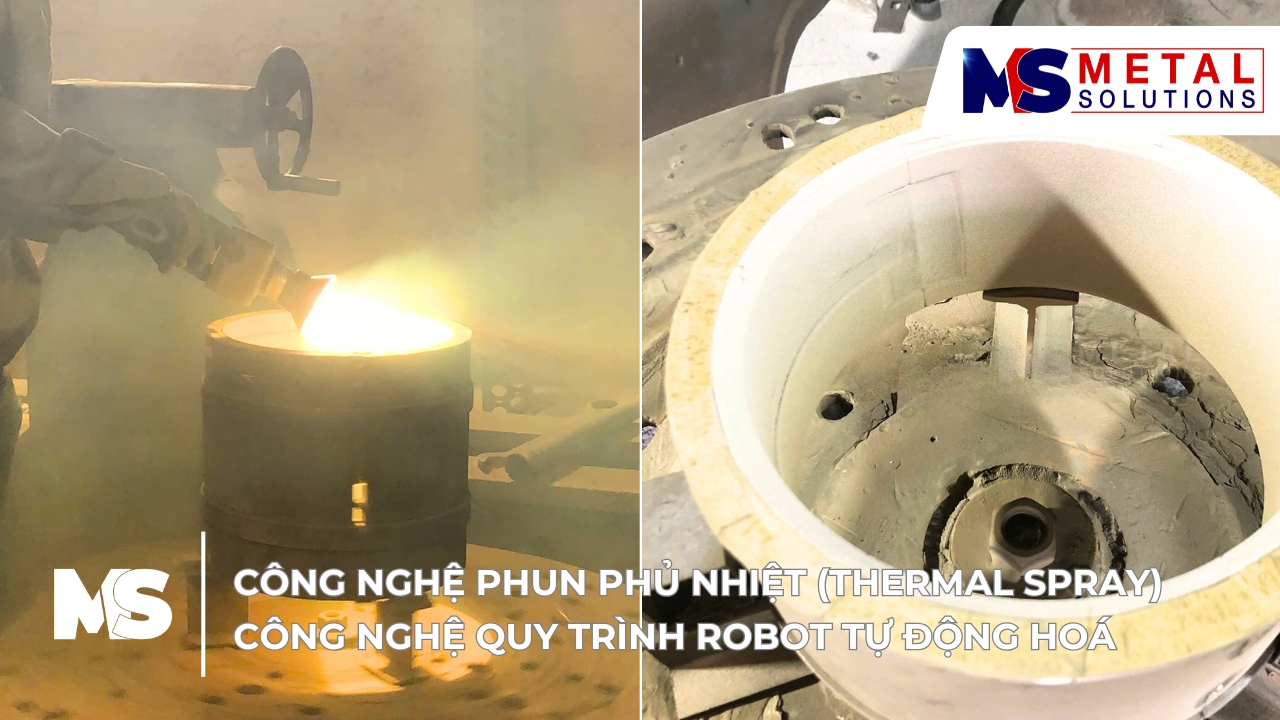

Công nghệ phun phủ nhiệt (thermal spray) bao gồm nhiều phương pháp: phun oxy-nhiên liệu tốc độ cao (HVOF, HVAF), phun plasma, phun hồ quang dây (wire-arc)… Các quá trình này nung nóng hoặc siêu thanh hóa bột kim loại và đẩy chúng lên bề mặt chi tiết. Ví dụ, hệ thống HVOF tạo ra luồng khí cháy supersonic (> Mach 5) với nhiệt độ lửa ~2850°C, đẩy hạt phủ nung nóng đạt tốc độ > 1600 m/s trước khi bắn vào bề mặt. Phun plasma sử dụng dòng điện cao áp tạo khí plasma ~8000–15000°C để đốt nóng vật liệu.

So với các phương pháp phục hồi bạc truyền thống như hàn đắp nhiệt cao hoặc tiện lại trên máy, phun phủ nhiệt thể hiện nhiều ưu thế kỹ thuật vượt trội:

• Không gây biến dạng do nhiệt: Phun phủ nhiệt tác động rất thấp lên nhiệt độ nền, giúp tránh cong vênh, nứt hoặc thay đổi tính chất vật liệu nền.
• Độ liên kết cơ-luyện kim cao: Các hạt phủ tạo liên kết chặt với nền khiến lớp phủ bền bỉ hơn, chịu tải tốt hơn và ít bị bong tróc do rung động.
• Tùy chỉnh tính năng lớp phủ: Thông qua lựa chọn vật liệu phủ (ví dụ hợp kim chịu mài mòn, composite kim loại – ceria – carbides), có thể thiết kế lớp phủ đáp ứng yêu cầu ma sát – tải khác nhau.
• Gia công hoàn thiện chính xác: Sau phun phủ, bề mặt được gia công tinh để đạt yêu cầu dung sai biên dạng, độ nhẵn và độ chính xác hình học.

Nhờ những ưu điểm này, phun phủ nhiệt là lựa chọn phù hợp cho bạc Babbitt mòn trong các ứng dụng chịu tải lặp, tải trọng lớn và điều kiện vận hành liên tục.

Quy trình kỹ thuật phun phủ phục hồi bạc Babbitt

Một quy trình phục hồi bạc Babbitt bằng phun phủ nhiệt chuẩn kỹ thuật được thực hiện theo các bước sau:

1. Đánh giá hư hỏng và đo kích thước ban đầu: Xác định mức độ mòn và dung sai cần phục hồi.
2. Chuẩn bị bề mặt: Làm sạch, loại bỏ lớp bạc cũ, loại bỏ oxi hóa và tạo nhám kiểm soát để đảm bảo độ bám dính.
3. Phun phủ nhiệt: Sử dụng hệ thống phun phủ chuyên dụng (HVOF plasma/arc spray) với thông số được hiệu chỉnh theo vật liệu phủ và yêu cầu ứng dụng.

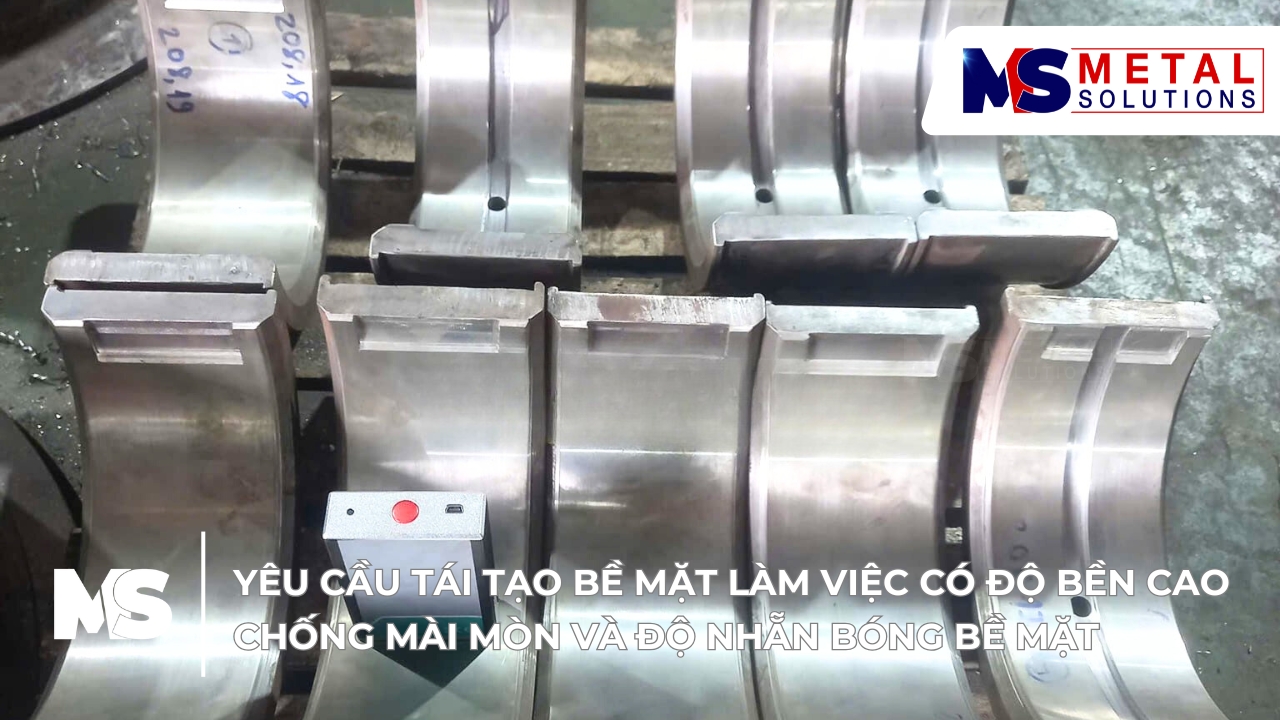

4. Gia công hoàn thiện: Mài và kiểm tra biên dạng chuẩn, đạt độ nhẵn bề mặt và dung sai yêu cầu.
5. Kiểm tra chất lượng cuối cùng: Đo độ dày lớp phủ, độ bám dính, phân tích vi cấu trúc và kiểm tra ma sát – tải định mức.

Quy trình này đảm bảo không chỉ phục hồi kích thước mà còn nâng cao tính năng bề mặt so với bạc ban đầu.

Ứng dụng thực tế và hiệu quả lâu dài

Phun phủ nhiệt phục hồi bạc Babbitt đã được ứng dụng thành công trong nhiều hệ thống công nghiệp yêu cầu độ bền cao như:

• Ổ trục lăn của máy cán thép.
• Bạc trượt trong máy cán giấy.
• Bạc chịu tải ổ trục bơm công suất lớn.
• Các ổ trục gá lắp chịu tải trọng ngang/dọc phức tạp.

Trong các trường hợp này, lớp phủ mới giúp kéo dài tuổi thọ chi tiết lên nhiều lần so với trạng thái mòn ban đầu và giải quyết triệt để các vấn đề rung động, nhiệt độ bề mặt tăng, hoặc hư hỏng lặp lại do mài mòn.

Kết luận

Phun phủ nhiệt là giải pháp phục hồi bạc Babbitt mòn tối ưu trong môi trường công nghiệp hiện đại, đáp ứng yêu cầu kỹ thuật cao về ma sát – tải lặp – ổn định hình học. Không giống các phương pháp truyền thống, phun phủ nhiệt giúp loại bỏ biến dạng do nhiệt, tăng độ bền và hiệu quả vận hành, đồng thời tối ưu chi phí và thời gian dừng máy. Đây là phương án phục hồi bề mặt tiên tiến, phù hợp với các yêu cầu kỹ thuật nghiêm ngặt của ngành công nghiệp nặng.
