Trong các hệ thống đường ống công nghiệp áp suất cao, Ball Valve không đơn thuần là một thiết bị đóng mở dòng lưu chất. Đây là cụm cơ khí chính xác làm việc trong môi trường mài mòn cực kỳ khắc nghiệt, nơi bề mặt viên bi van, vòng làm kín và vùng tiếp xúc liên tục chịu đồng thời ma sát trượt, xói mòn tốc độ cao và ăn mòn hóa học.
Đối với các dây chuyền dầu khí, hóa chất, giấy, nhiệt điện hoặc vận chuyển bùn khoáng, sự cố hư hỏng Ball Valve thường không xuất hiện theo kiểu “gãy đột ngột”, mà bắt đầu bằng các dạng phá hủy bề mặt rất nhỏ như xước vi mô, mòn cục bộ hoặc mất độ kín bề mặt làm việc. Khi hiện tượng này phát triển, mô-men đóng mở tăng lên nhanh chóng, van mất khả năng làm kín và toàn bộ hệ thống bắt đầu xuất hiện rò rỉ áp suất.
Thay vì thay mới hoàn toàn các cụm van hợp kim đắt tiền nhập khẩu, giải pháp công nghệ phun phủ HVOF hiện được sử dụng rộng rãi để phục hồi và tăng tuổi thọ cho Ball Valve công nghiệp nhờ khả năng tạo lớp phủ siêu cứng, đặc chắc và có độ bền bám dính rất cao.
Nhận diện tác nhân cào xước và gây rò rỉ áp suất trên Ball Valve kim loại

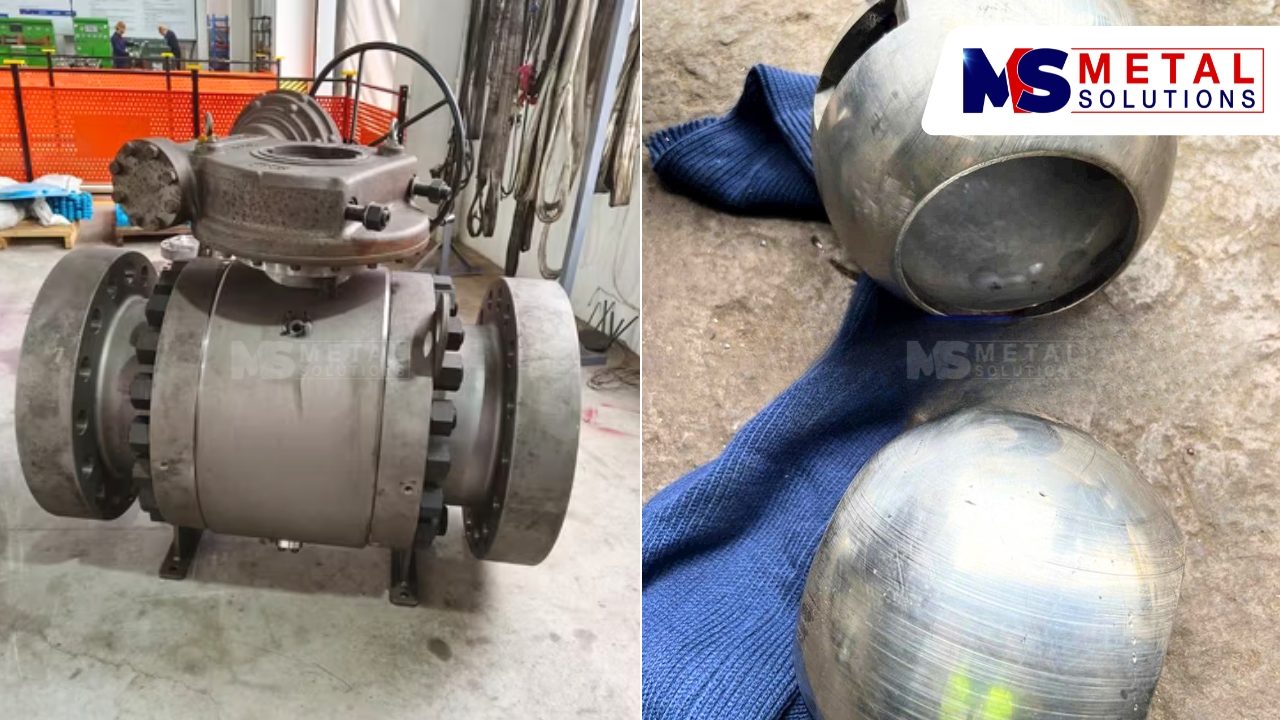

Khác với van mềm thông thường, Ball Valve kim loại làm việc trong điều kiện tiếp xúc áp suất cao giữa viên bi và seat kim loại. Khi van đóng mở liên tục, hai bề mặt này xảy ra hiện tượng ma sát trượt dưới tải lớn, đặc biệt nghiêm trọng khi lưu chất chứa cát, bùn khoáng, hạt rắn hoặc tạp chất kim loại.
Cụm tiếp xúc giữa viên bi và đế van liên tục phải gồng mình chống chịu chuỗi phá hủy cơ – hóa phức tạp diễn ra đồng thời. Khi đóng mở ở áp suất lớn, dòng lưu chất chứa cát, bùn khoáng bị ép qua khe hẹp tạo ra hiện tượng xói mòn tia tốc độ cao (micro-jet erosion), bắn phá trực tiếp vào bề mặt kim loại. Kết hợp với lực ma sát trượt khô cực lớn và sự tấn công của hóa chất, lớp bảo vệ bề mặt nhanh chóng bị cày xước vi mô và bóc tách.
Nếu chỉ sử dụng mạ crom cứng, bề mặt Ball Valve sẽ nhanh chóng xuất hiện các vết hằn rãnh trên bề mặt, rỗ mỏi bong tróc và làm tăng vọt mô-men xoắn đóng/mở. Hậu quả tất yếu là van mất khả năng làm kín, buộc hệ thống đường ống phải dừng khẩn cấp để xử lý rò rỉ áp suất.
Công nghệ HVOF giải quyết bài toán chống mòn cho Ball Valve như thế nào?

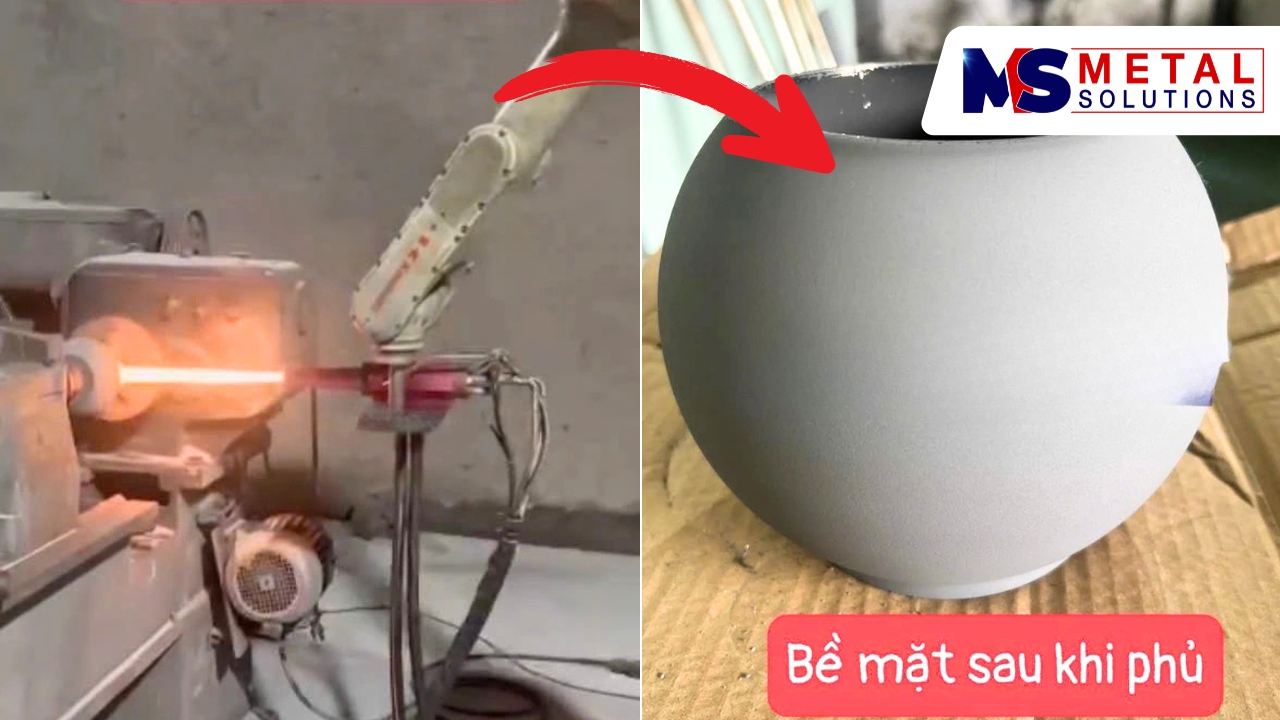

Khác với hàn đắp thông thường, công nghệ phun phủ tốc độ cao HVOF hoạt động theo nguyên lý gia tốc hạt bột hợp kim bằng dòng khí cháy siêu tốc 1600 m/s để va đập lên bề mặt nền với vận tốc rất lớn.
Điểm quan trọng nhất của công nghệ này là tạo ra lớp phủ có cấu trúc cực kỳ đặc chắc, độ xốp thấp và khả năng bám dính cơ học rất cao. Theo các dữ liệu công nghiệp hiện nay, lớp phủ HVOF cacbit vonfram có thể đạt độ cứng khoảng 900–1400 HV, độ xốp dưới 1% và độ bền bám dính vượt 70 MPa.
Đối với Ball Valve, vật liệu phủ phổ biến nhất là hệ WC có độ cứng rất cao, chuyên dùng cho môi trường mài mòn mạnh và dòng lưu chất chứa hạt rắn.
Một ưu điểm rất quan trọng của HVOF là nhiệt độ nền thấp thường dưới 150°C so với hàn đắp. Điều này giúp hạn chế biến dạng nhiệt và giữ được độ chính xác hình học của viên bi van sau phủ. Đây là yếu tố cực kỳ quan trọng vì Ball Valve yêu cầu độ cầu hóa và độ đồng tâm rất cao để đảm bảo khả năng chống mài mòn.

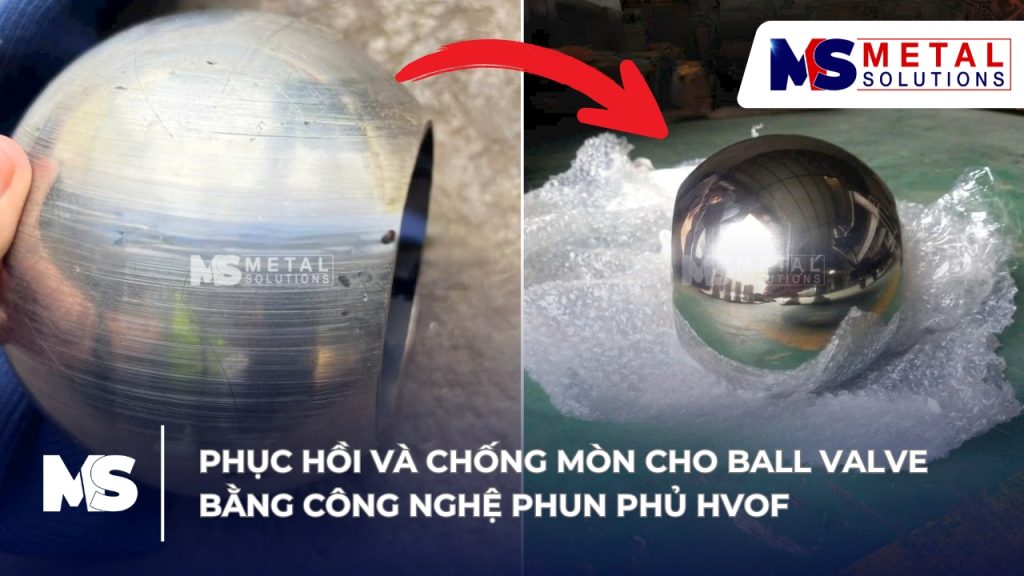

Phục hồi Ball Valve: khôi phục khả năng làm kín áp suất cao
Trong thực tế, nhiều lớp phủ thất bại không phải vì vật liệu phủ kém mà do quy trình xử lý nền không đúng kỹ thuật.
Trước khi phun phủ, bề mặt Ball Valve phải được kiểm tra nứt nhằm xác định các vùng mỏi hoặc nứt ngầm. Sau đó bề mặt được gia công bóc sạch lớp hư hỏng và xử lý nhám bằng bắn hạt tiêu chuẩn kỹ thuật để tạo liên kết neo cơ học.
Với các Ball Valve kích thước lớn, kiểm soát oxy hóa bề mặt sau bắn nhám là yêu cầu cực kỳ quan trọng. Trong công nghệ phun phủ nhiệt, chỉ cần xuất hiện lớp oxy hóa mỏng trên nền kim loại cũng có thể làm giảm mạnh độ bền bám dính của lớp phủ. Các đơn vị chuyên nghiệp thường kiểm soát độ ẩm khí nén, nhiệt độ nền và thời gian chuyển tiếp giữa công đoạn xử lý bề mặt và phun phủ để tránh hiện tượng này.

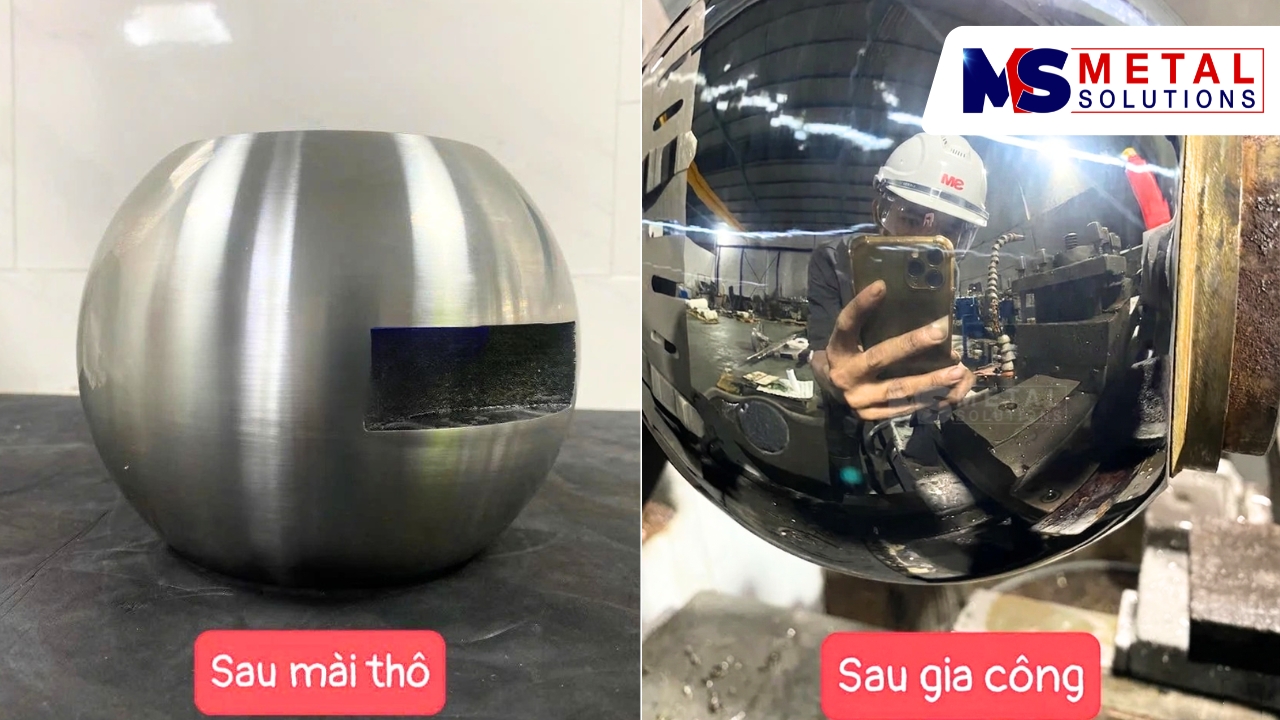

Đối với Ball Valve sealing kim loại, độ nhám bề mặt thường ảnh hưởng trực tiếp đến khả năng kín áp suất cao. Nếu bề mặt sau gia công còn xuất hiện sóng mài hoặc vết xước vi mô, van sẽ rất dễ rò rỉ khi làm việc.
Giải pháp bảo trì chủ động cho hệ thống van áp lực cao tại Việt Nam

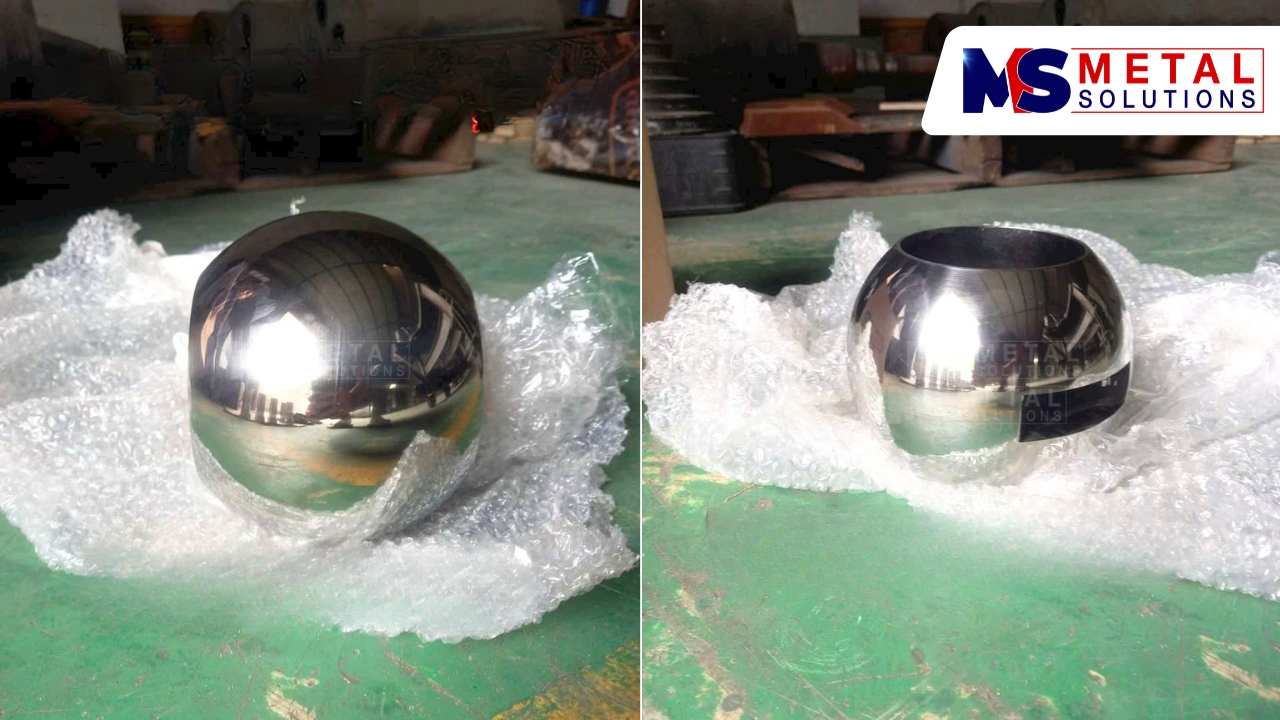

Trong nhiều trường hợp, phần thân van vẫn còn đạt yêu cầu nhưng viên bi van và seat sealing đã bị mòn. Đây là lúc phục hồi bằng công nghệ HVOF tại Metal Solutions mang lại hiệu quả kinh tế rất lớn.
Đối với các Ball Valve hợp kim đặc biệt hoặc van kích thước lớn nhập khẩu, thời gian chờ thay mới có thể kéo dài hàng tháng. Trong khi đó, phục hồi bằng công nghệ phun phủ cho phép khôi phục lại chính xác kích thước và tính năng bề mặt với chi phí thấp hơn đáng kể.
Ngoài yếu tố kinh tế, lớp phun phủ HVOF hiện đại còn có khả năng chống mài mòn và chống xói mòn cao hơn nhiều so với lớp mạ crom cứng truyền thống. Đây là lý do công nghệ này hiện được sử dụng rộng rãi cho van dầu khí, van slurry, van hóa chất và các cụm sealing chịu tải cao trong công nghiệp năng lượng.
Liên Hệ Tư Vấn MIỄN PHÍ Ngay
