Phục hồi buồng luyện kín cao su bằng công nghệ phun phủ HVOF

Trong ngành sản xuất cao su kỹ thuật, buồng luyện kín là một trong những cụm thiết bị chịu tải khắc nghiệt nhất của toàn bộ dây chuyền. Đây là nơi diễn ra đồng thời quá trình nén ép, cắt xé, đảo trộn và phân tán than đen cùng phụ gia hóa học trong điều kiện nhiệt độ và áp suất rất cao. Khi rotor quay ngược chiều nhau bên trong buồng luyện, hỗn hợp cao su liên tục chịu lực cắt mạnh, tạo ma sát lớn lên toàn bộ bề mặt kim loại tiếp xúc.

Chính cơ chế làm việc này khiến buồng luyện và các rotor bên trong không hỏng theo kiểu “mòn thông thường”, mà là sự phá hủy tổng hợp giữa mài mòn cơ học, ăn mòn hóa học, ứng suất nhiệt chu kỳ và hiện tượng bong tróc do mỏi bề mặt. Sau thời gian vận hành liên tục, bề mặt trong của buồng luyện thường xuất hiện các dạng hư hỏng như nứt nhiệt, rỗ bề mặt, xước sâu, bong kim loại và mất độ chính xác khe hở làm việc. Qua khảo sát thực tế tại các nhà máy, bề mặt làm việc sau một chu kỳ vận hành dài thường xuất hiện hiện tượng nứt nhiệt, cào xước sâu dạng rãnh, rỗ mỏi bong tróc và mất dung sai khe hở hình học. Khi vách buồng và đỉnh cánh rotor bị mòn vượt ngưỡng, hiệu suất cắt xé giảm mạnh, mẻ trộn bị kéo dài thời gian, gây hiện tượng sinh nhiệt cục bộ làm cháy hoặc lưu hóa sớm cao su bán thành phẩm.

Nếu tiếp tục vận hành khi bề mặt buồng luyện đã xuống cấp, hệ số ma sát và khả năng truyền nhiệt sẽ thay đổi rất nhanh. Điều này dẫn đến hỗn hợp cao su bị phân tán không đồng đều, phát sinh cháy cục bộ, lưu hóa sớm hoặc tạo sai lệch lớn về chất lượng phối liệu giữa các mẻ trộn.

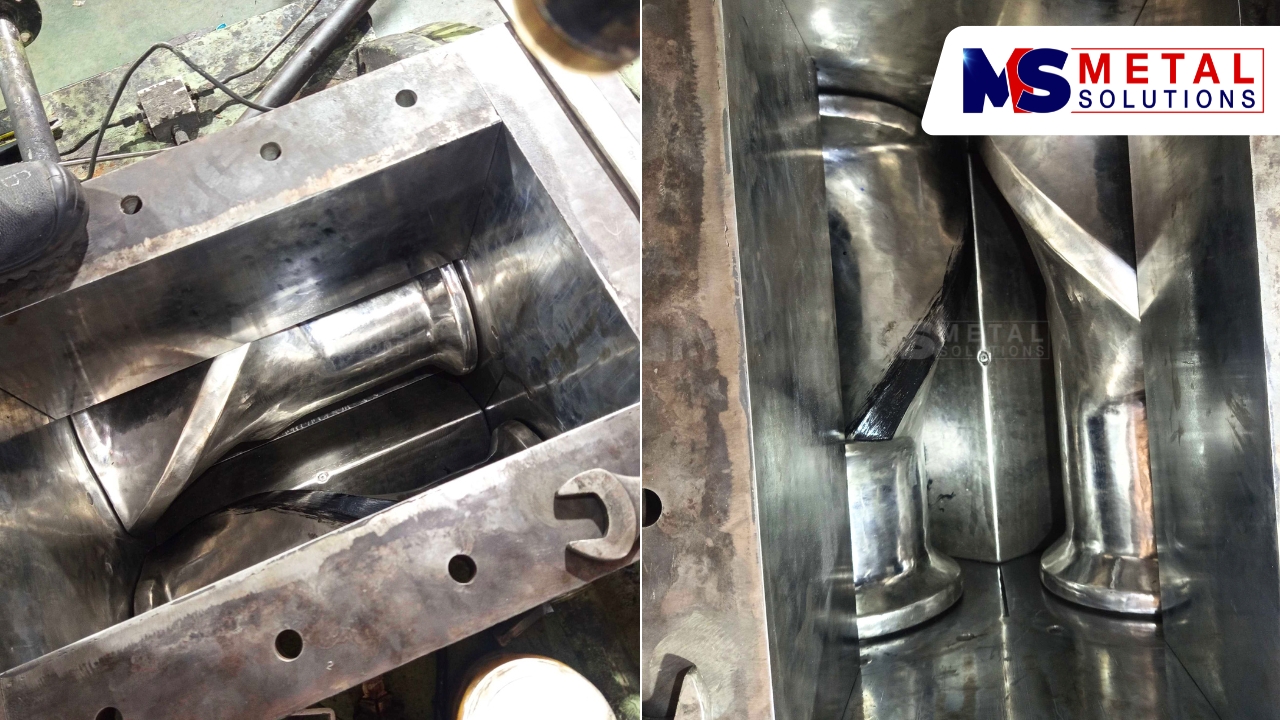

Vì sao buồng luyện kín rất khó phục hồi bằng phương pháp thông thường?

Trước đây, nhiều đơn vị lựa chọn gia công cơ khí bù kích thước để sửa chữa buồng luyện. Tuy nhiên, đối với thiết bị làm việc trong môi trường ma sát nhiệt cao như máy luyện kín, các giải pháp này thường tồn tại giới hạn lớn về ứng suất nhiệt và biến dạng kim loại nền. Nếu chỉ gia công cơ khí để “làm sạch” bề mặt mòn thì kích thước khe hở làm việc sẽ thay đổi, khiến hiệu suất cắt và khả năng trộn giảm rõ rệt.

Đối với rotor hoặc trục vít bên trong máy buồng luyện, bài toán còn phức tạp hơn do ngoài mài mòn còn xuất hiện tải xoắn và rung động chu kỳ. Nếu lớp phục hồi không đủ độ bền bám dính hoặc độ đồng tâm không đạt yêu cầu, cụm rotor rất dễ rung lắc khi vận hành tốc độ cao.

Đây là lý do nhiều hệ thống máy luyện kín nhập khẩu trước đây gần như phải thay mới toàn bộ cụm buồng luyện khi hư hỏng nặng, kéo theo chi phí cực lớn và thời gian dừng máy kéo dài nhiều tháng.

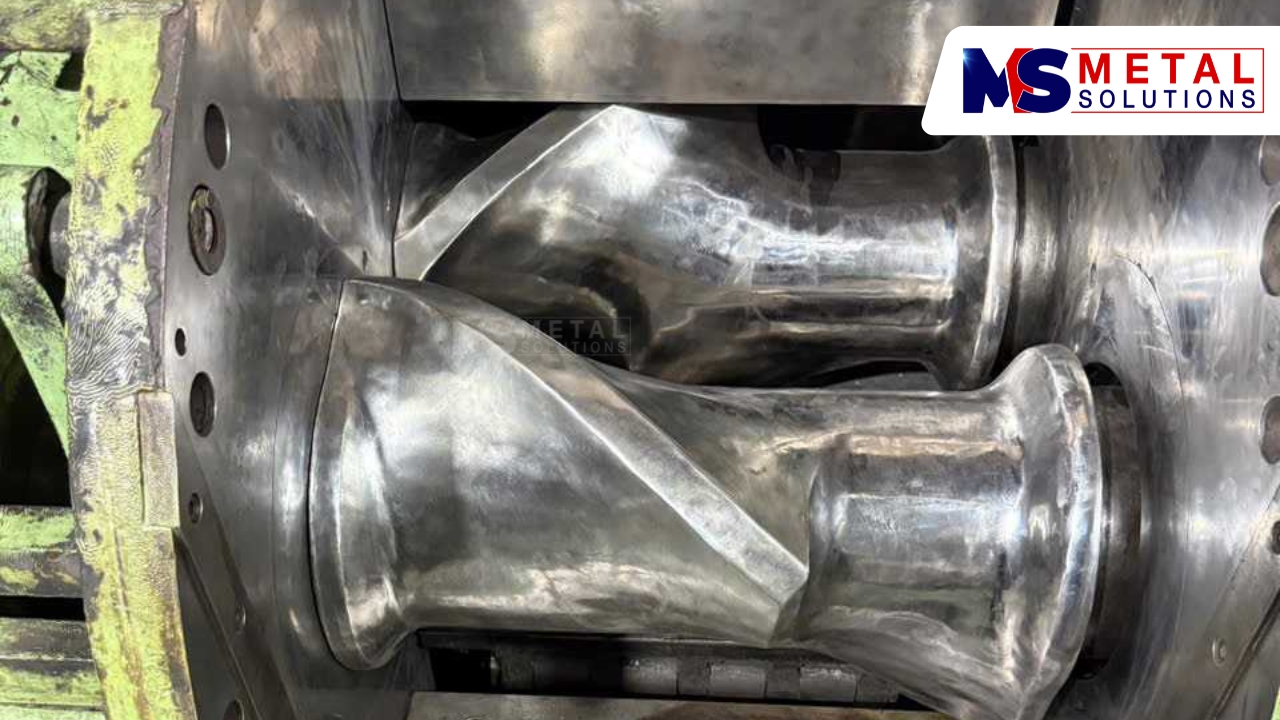

Công nghệ phun phủ HVOF trong phục hồi buồng luyện cao su

Đối với các vùng chịu mài mòn và ăn mòn mạnh bên trong buồng luyện như trục vít, công nghệ phun phủ kim loại HVOF hiện là một trong những giải pháp phục hồi có hiệu quả kỹ thuật cao nhất hiện nay.

Khác với hàn đắp truyền thống, vật liệu phủ trong công nghệ HVOF được nung nóng và gia tốc đến vận tốc rất cao 1600 m/s trước khi va đập vào bề mặt nền đã xử lý nhám. Các hạt hợp kim siêu cứng Tungsten Carbide khi va chạm sẽ dẹt hóa và liên kết cơ học với nền thép, tạo thành lớp phủ có cấu trúc đặc chắc, độ xốp rất thấp và độ bền bám dính cao. Các nghiên cứu về lớp phủ HVOF cho thấy công nghệ này tạo ra lớp phủ có độ rỗ thấp, độ cứng cao và khả năng kháng xâm thực tốt hơn nhiều so với vật liệu nền thông thường.

Trong phục hồi buồng luyện kín, hệ vật liệu thường được lựa chọn là WC nhằm tạo khả năng chống mài mòn nhám và chống cắt xé bề mặt rất cao. Độ cứng lớp phủ sau hoàn thiện có thể đạt khoảng 68–72 HRC.

Điểm quan trọng nhất của công nghệ HVOF nằm ở việc nhiệt độ tác động lên nền thấp hơn rất nhiều so với hàn đắp. Trong thực tế phục hồi, nhiệt độ nền thường được kiểm soát dưới khoảng 100–150°C nhằm hạn chế tối đa nguy cơ cong vênh hoặc biến đổi tổ chức kim loại nền. Đây là yếu tố đặc biệt quan trọng với các buồng luyện kích thước lớn và rotor có yêu cầu độ đồng tâm cao.

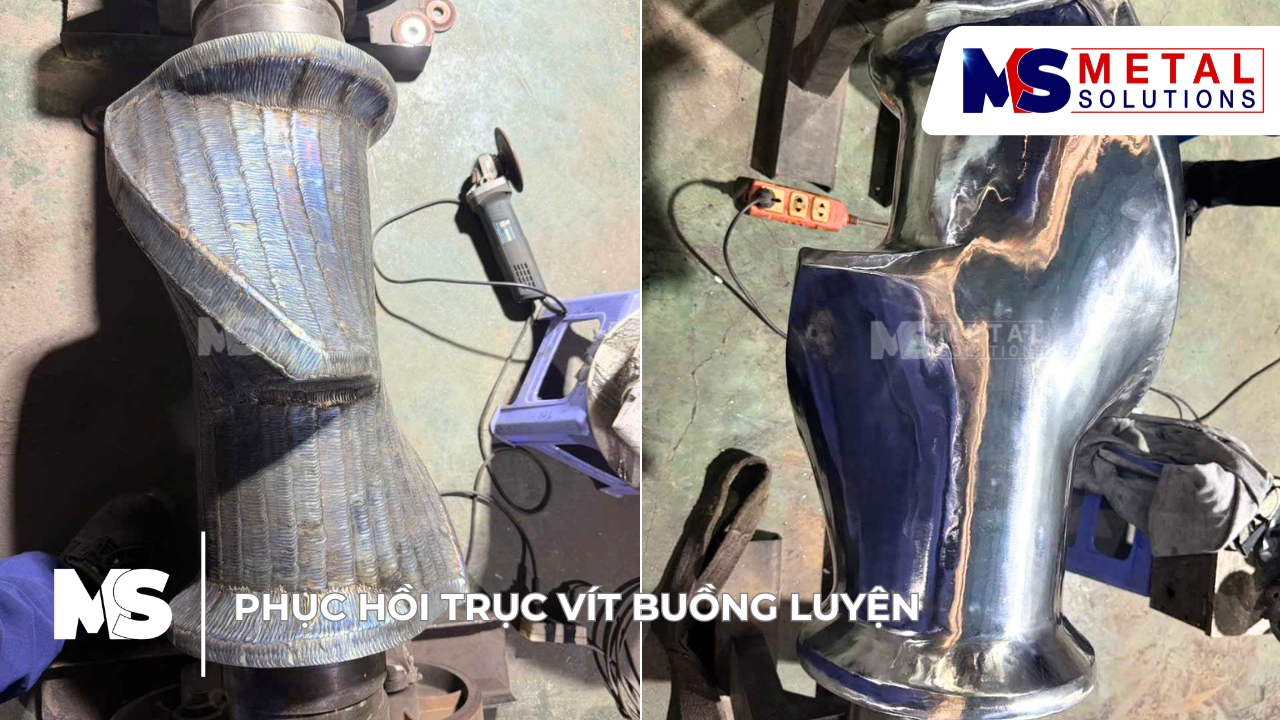

Hàn đắp phục hồi kích thước cho trục vít

Đối với các cổ trục, bề mặt lắp bạc hoặc các vùng bị mất kích thước sâu, giải pháp tối ưu thường là kết hợp hàn đắp hợp kim phục hồi kích thước trước khi phun phủ.

Trong thực tế, quy trình phục hồi thường bắt đầu bằng kiểm tra khuyết tật bề mặt, gia công bóc bỏ lớp kim loại suy yếu, sau đó hàn đắp bằng hệ vật liệu có độ dai cao để hấp thụ ứng suất. Sau khi đạt kích thước dư gia công, rotor sẽ được tiện, mài và kiểm soát độ đảo hướng kính trước khi chuyển sang các bước cân bằng động.

Gia công hoàn thiện sau phục hồi quyết định tuổi thọ vận hành

Một trong những sai lầm phổ biến trong sửa chữa buồng luyện là chỉ tập trung vào vật liệu phủ mà bỏ qua chất lượng gia công hoàn thiện sau cùng.

Thực tế, lớp phủ HVOF chỉ phát huy hiệu quả khi bề mặt sau mài đạt đúng thông số thiết kế ban đầu của nhà sản xuất. Độ phẳng, độ nhám, độ đồng tâm và khe hở làm việc giữa rotor với thành buồng đều ảnh hưởng trực tiếp đến khả năng cắt và trộn cao su.

Nếu bề mặt quá nhám, ma sát sẽ tăng mạnh và sinh nhiệt cục bộ trong quá trình luyện. Ngược lại, nếu khe hở rotor thay đổi không đồng đều, dòng vật liệu sẽ bị đảo trộn không ổn định, làm giảm hiệu quả phân tán than đen và phụ gia.

Do đó, sau khi phun phủ hoặc hàn phục hồi, toàn bộ bề mặt thường phải được mài tinh bằng đá chuyên dụng, kiểm tra độ đảo, kiểm tra kích thước hình học và hiệu chỉnh lắp ghép trước khi đưa vào vận hành thực tế.

Phục hồi buồng luyện giúp tối ưu chi phí bảo trì cho ngành cao su

Đối với các dây chuyền luyện cao su công suất lớn, thời gian dừng máy luôn là tổn thất rất lớn về sản lượng và chi phí vận hành. Thay vì chờ nhập khẩu cụm buồng luyện hoặc rotor mới với thời gian kéo dài nhiều tháng, giải pháp phục hồi bằng hàn đắp và phun phủ HVOF giúp doanh nghiệp tái sử dụng phần lớn kết cấu thiết bị hiện có.

Quan trọng hơn, nếu quy trình phục hồi được thực hiện đúng kỹ thuật luyện kim và đúng công nghệ bề mặt, tuổi thọ sau sửa chữa hoàn toàn có thể đạt mức tương đương hoặc thậm chí cao hơn cấu hình ban đầu ở một số vùng chịu mài mòn nghiêm trọng.

Trong xu hướng tối ưu hóa bảo trì công nghiệp hiện nay, phục hồi buồng luyện kín không còn là giải pháp “chữa cháy”, mà đã trở thành một hướng công nghệ bề mặt chuyên sâu giúp kéo dài tuổi thọ thiết bị, giảm phụ thuộc nhập khẩu và duy trì ổn định chất lượng sản phẩm cao su trong vận hành dài hạn.
