Phun phủ HVOF cho tang kéo: giải pháp đạt độ bền bề mặt 68–72 HRC, thay thế hàng nhập châu Âu

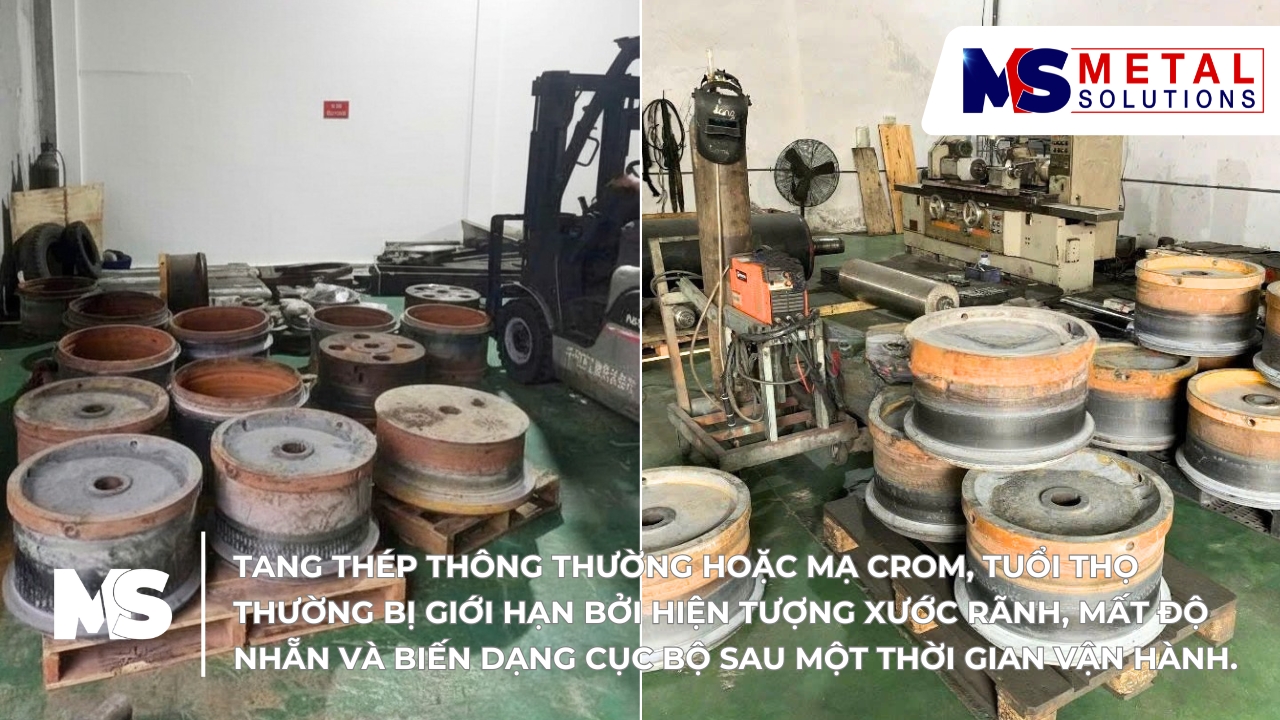

Trong hệ thống kéo dây kim loại (wire drawing), tang kéo không chỉ đóng vai trò truyền lực mà còn là bề mặt làm việc trực tiếp với vật liệu đang biến dạng dẻo. Đây là vùng chịu đồng thời ba cơ chế phá hủy: mài mòn trượt liên tục, ứng suất tiếp xúc cao và ma sát sinh nhiệt. Với các tang thép thông thường hoặc mạ crom, tuổi thọ thường bị giới hạn bởi hiện tượng xước rãnh, mất độ nhẵn và biến dạng cục bộ sau một thời gian vận hành.

Công nghệ phun phủ HVOF (High Velocity Oxygen Fuel) tại Metal Solutions với lớp phủ carbide – điển hình là WC-Co hoặc WC-CoCr – giải quyết trực diện các cơ chế hư hỏng này bằng cách thay đổi hoàn toàn bản chất bề mặt làm việc, thay vì chỉ “tăng cứng tạm thời” như các phương pháp truyền thống.

Cơ chế tạo lớp phủ: tại sao HVOF khác hẳn các phương pháp khác

Trong quá trình HVOF, bột hợp kim (thường là tungsten carbide) được gia tốc tới vận tốc siêu âm và va đập lên bề mặt nền. Các hạt ở trạng thái bán nóng chảy không chỉ “bám” mà còn bị dẹt và khóa cơ học vào nền kim loại với năng lượng động học rất cao, tạo ra cấu trúc lớp phủ đặc sít, gần như không có lỗ rỗng.

Điểm khác biệt cốt lõi nằm ở:

• Mật độ lớp phủ cao (porosity < 0.5%) → hạn chế xâm nhập môi trường.
• Liên kết bám dính lớn (>10.000 psi) → chịu tải tốt.
• Cấu trúc lamella mịn → phân bố ứng suất đồng đều.

Chính tổ chức vi mô này giúp lớp phủ HVOF không bị bong tróc khi làm việc dưới tải lặp, điều mà nhiều lớp mạ hoặc phủ hàn truyền thống thường gặp.

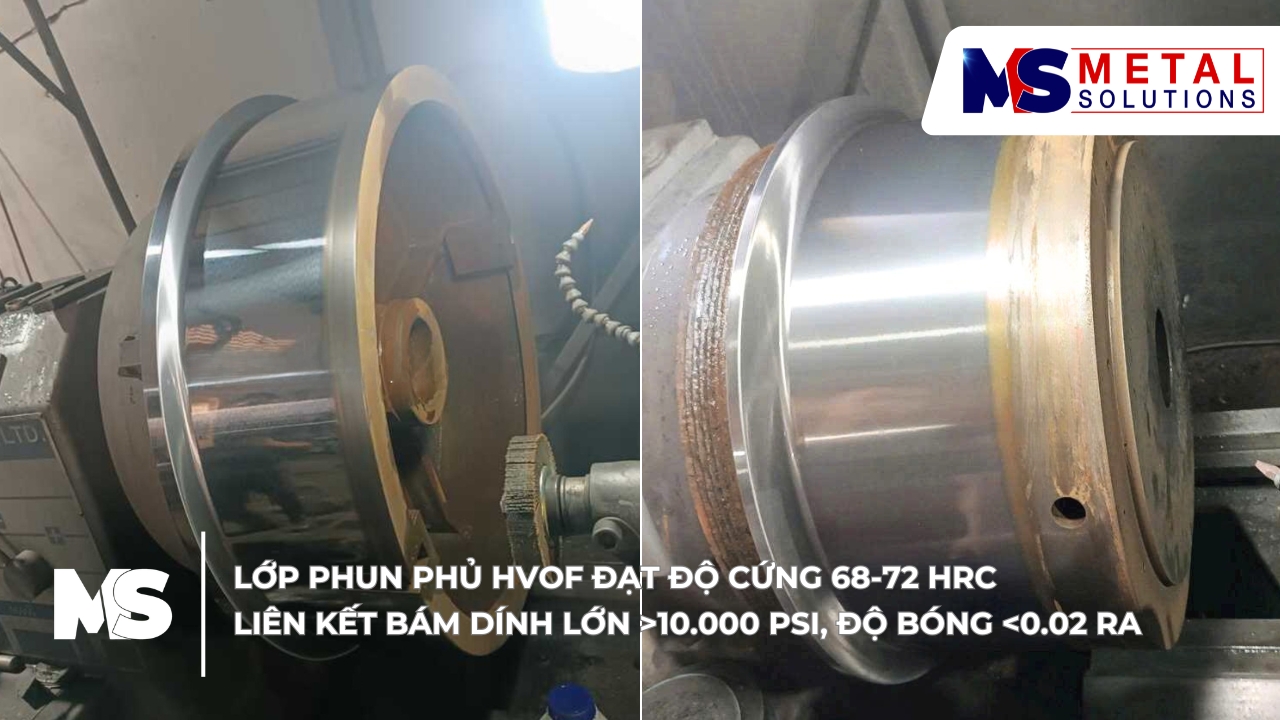

Độ cứng 68–72 HRC: không chỉ là con số, mà là cân bằng cơ tính

Lớp phủ carbide HVOF trên tang kéo thường đạt độ cứng khoảng 68–72 HRC, tương đương ~1200–1600 HV . Đây là vùng cơ tính được lựa chọn có chủ đích, không phải càng cứng càng tốt.

Nếu vượt quá vùng này, lớp phủ sẽ trở nên giòn, dễ nứt vi mô khi chịu tải va đập hoặc dao động. Ngược lại, nếu thấp hơn, khả năng chống mài mòn sẽ suy giảm nhanh.

Điểm đáng giá của lớp phủ HVOF là đạt được trạng thái “cứng nhưng vẫn có độ dai nền” nhờ pha liên kết kim loại (Co hoặc Ni), giúp:

• Chống mài mòn trượt và mài mòn vi cắt hiệu quả.
• Hạn chế nứt vi mô lan truyền.
• Duy trì ổn định hình học bề mặt trong thời gian dài.

Hiệu quả thực tế trên tang kéo dây kim loại

Trong vận hành, tang kéo làm việc với dây thép, dây đồng hoặc hợp kim có bề mặt cứng và liên tục chuyển động. Nếu bề mặt tang không đủ ổn định, các vấn đề sẽ xuất hiện rất nhanh:

• Mất độ tròn → rung động hệ thống.
• Xước bề mặt → ảnh hưởng chất lượng dây.
• Tăng ma sát → sinh nhiệt, giảm tuổi thọ ổ trục.

Khi áp dụng HVOF tại Metal Solutions:

Lớp phủ carbide có hệ số ma sát ổn định và cấu trúc bề mặt đồng đều, giúp quá trình kéo diễn ra “êm” hơn về mặt cơ học. Đồng thời, độ cứng cao giữ cho biên dạng tang gần như không thay đổi trong suốt chu kỳ vận hành.

Thực tế trong nhiều dây chuyền kéo dây tốc độ cao, tuổi thọ tang phủ HVOF có thể tăng gấp nhiều lần so với tang mạ crom hoặc thép tôi, đặc biệt trong môi trường có bụi kim loại hoặc oxit mài mòn.

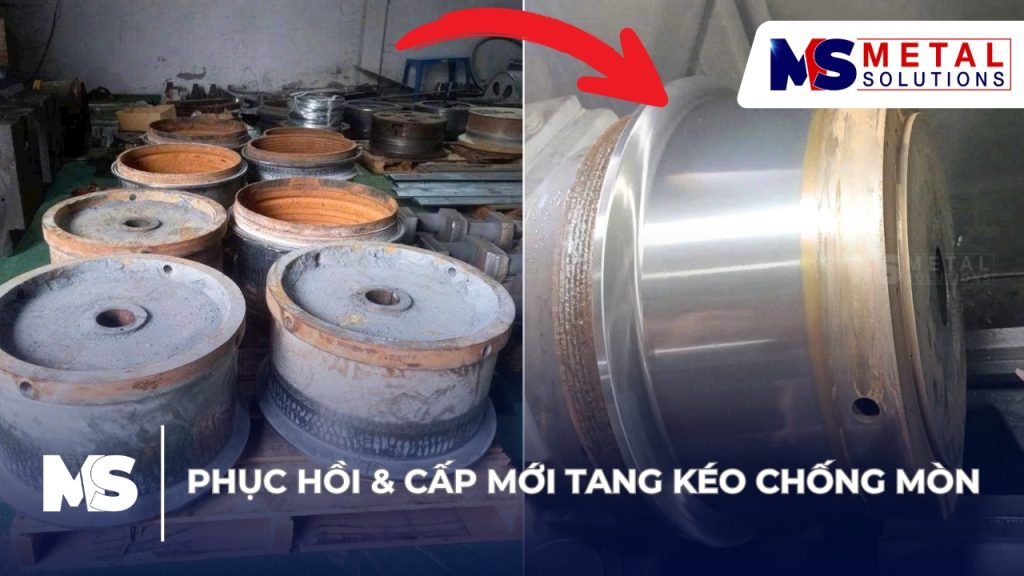

Phục hồi và chế tạo mới: hai hướng tiếp cận khác nhau nhưng cùng nền tảng

Với tang đã mòn, quy trình phục hồi bằng HVOF thường bắt đầu bằng gia công loại bỏ lớp hư hỏng, sau đó phun phủ và mài hoàn thiện về kích thước danh nghĩa. Do nhiệt đầu vào thấp, nền kim loại gần như không bị biến dạng, giữ được độ đồng tâm ban đầu.

Với tang chế tạo mới, lớp phủ được xem như một lớp chức năng (functional layer), tách biệt vai trò:

• Lõi: chịu tải, độ dai
• Lớp phủ: chống mài mòn, ổn định bề mặt

Cách tiếp cận này giống với các tiêu chuẩn tang kéo cao cấp nhập khẩu từ châu Âu, nơi lớp phủ carbide là thành phần bắt buộc để đạt tuổi thọ dài và độ ổn định cao.

Kết luận kỹ thuật

Công nghệ phun phủ HVOF tại Metal Solutions cho tang kéo không đơn thuần là tăng độ cứng bề mặt, mà là thay đổi hoàn toàn cơ chế làm việc của chi tiết. Lớp phủ carbide mật độ cao, độ cứng 68–72 HRC và liên kết bám dính mạnh giúp tang kéo dây:

• Chịu mài mòn dài hạn.
• Ổn định hình học.
• Giảm thời gian dừng máy.

Với yêu cầu sản xuất liên tục và chất lượng bề mặt ngày càng cao, giải pháp này không chỉ tương đương mà hoàn toàn có thể thay thế tang nhập khẩu, nếu kiểm soát đúng quy trình công nghệ và vật liệu phủ.
