Que hàn Castolin EutecTrode® 27 – Cơ chế xử lý bề mặt gang nhiễm bẩn và vai trò lớp đệm trong hàn phục hồi

Trong thực tế sửa chữa gang công nghiệp, phần lớn các chi tiết hư hỏng không tồn tại ở trạng thái “sạch” về mặt luyện kim. Bề mặt thường bị nhiễm dầu, oxy hóa nhiệt, lẫn tạp chất từ quá trình đúc hoặc chịu tác động của môi trường làm việc lâu dài. Chính những yếu tố này mới là nguyên nhân khiến mối hàn thất bại, chứ không đơn thuần là do lựa chọn vật liệu hàn.

Que hàn Castolin EutecTrode® 27 không được thiết kế như một điện cực hàn hoàn thiện, mà đóng vai trò như một giải pháp xử lý nền luyện kim (metallurgical conditioning layer) – một bước trung gian có tính quyết định đến chất lượng toàn bộ quá trình phục hồi.

Bản chất vật liệu Castolin EutecTrode 27 – hợp kim nền sắt và sự hình thành pha carbide cứng

1. Phân loại & tiêu chuẩn

2. Cơ tính kim loại đắp

Khác với các điện cực Nickel hoặc Nickel-Iron vốn thiên về độ dẻo, EutecTrode 27 sử dụng hệ hợp kim nền sắt (Fe-base) với xu hướng hình thành cấu trúc carbide sau khi kết tinh.

Lớp kim loại đắp sau hàn có độ cứng cao, thường đạt khoảng 50 HRC và độ bền kéo khoảng 415 MPa . Tuy nhiên, giá trị cơ tính ở đây không phải yếu tố cốt lõi. Điều quan trọng nằm ở cơ chế hình thành:

• Pha carbide → tạo lớp phủ đặc, chống mài mòn và chịu áp lực.
• Nền Fe → tương thích tốt với gang và thép nền.
• Cấu Trúc đặc chắc → hạn chế rỗ khí và khuyết tật.

Điều này dẫn đến một hệ quả rõ ràng: lớp hàn không có tính gia công, mà chỉ có thể xử lý bằng mài. Đây không phải là nhược điểm, mà là hệ quả tất yếu của việc ưu tiên độ ổn định và khả năng “chịu nền bẩn” thay vì tính cơ khí.

Cơ chế “cắt xuyên tạp chất” và tái tạo bề mặt gang

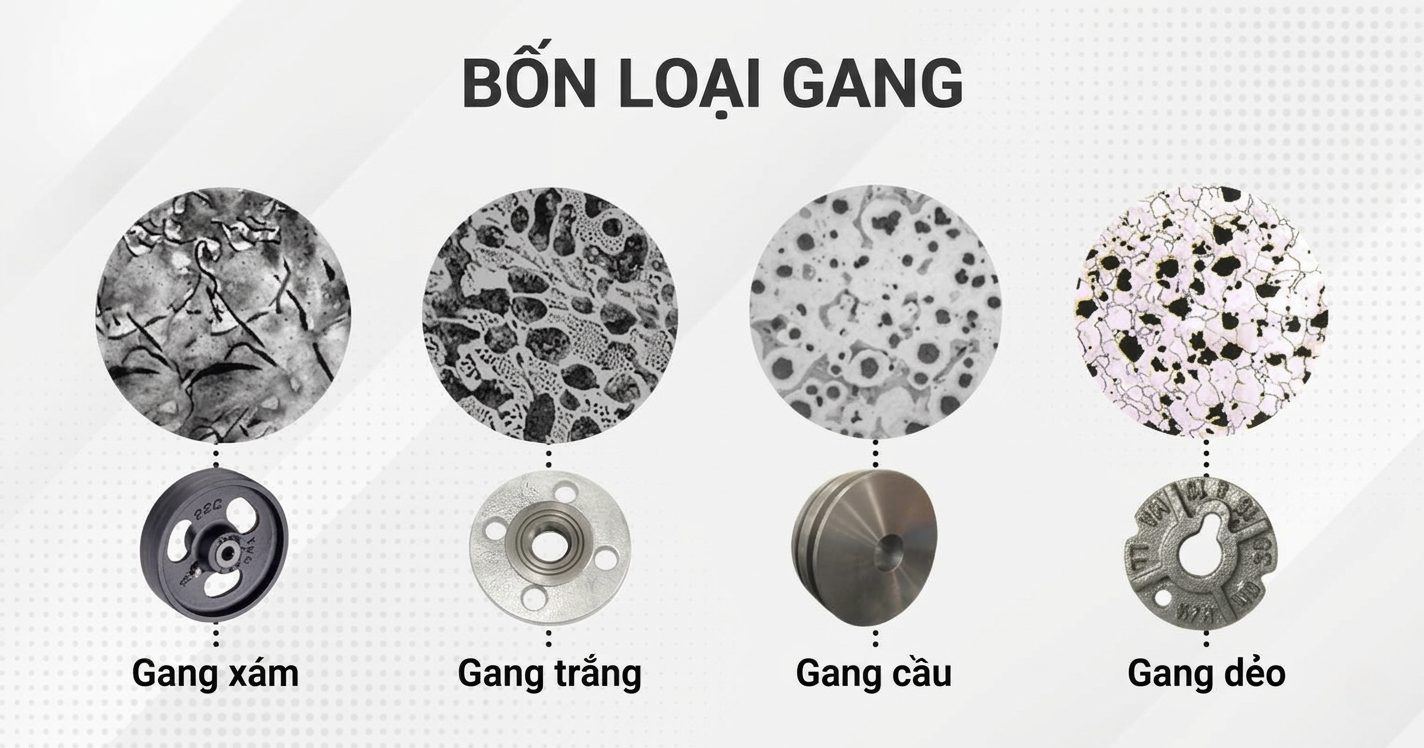

chú thích hình: 4 loại gang

Điểm đặc biệt nhất của EutecTrode 27 nằm ở khả năng làm việc trực tiếp trên các bề mặt mà trong thực tế sửa chữa thường được xem là “không thể hàn”, đặc biệt là các dạng gang có cấu trúc không ổn định hoặc chứa nhiều tạp chất bề mặt.

Về bản chất luyện kim, gang không phải là một hệ vật liệu đồng nhất mà tồn tại dưới nhiều dạng khác nhau như gang xám (graphite dạng vảy), gang trắng (cấu trúc cacbua Fe₃C), gang cầu (graphite dạng cầu) hay gang dẻo. Trong đó, gang trắng gần như không thể hàn theo phương pháp thông thường do cấu trúc carbide cứng và giòn, trong khi các loại gang khác dù có thể hàn nhưng luôn tiềm ẩn nguy cơ nứt do hàm lượng carbon cao và độ dẫn nhiệt lớn.

Khó khăn không chỉ đến từ bản thân vật liệu mà còn từ trạng thái bề mặt thực tế trong công nghiệp. Các chi tiết gang sau thời gian làm việc thường bị nhiễm dầu, oxy hóa, lẫn cát đúc hoặc chứa các nguyên tố như phosphor và lưu huỳnh – những yếu tố gây suy giảm nghiêm trọng khả năng bám dính của kim loại mối hàn và làm tăng nguy cơ nứt nóng.

EutecTrode 27 được thiết kế để giải quyết trực tiếp các vấn đề này từ góc độ luyện kim. Trong quá trình hàn, hồ quang có khả năng “xuyên phá” lớp nhiễm bẩn bề mặt, đồng thời kim loại mối hàn có khả năng hấp thụ và cô lập các tạp chất như cát đúc, phosphor hoặc oxit, hạn chế sự hình thành các pha giòn tại vùng tiếp giáp.

Quan trọng hơn, điện cực này tạo ra một lớp kim loại trung gian có độ dẻo và khả năng tương thích cao với nền gang, đóng vai trò như vùng chuyển tiếp ứng suất giữa vật liệu nền và lớp kim loại hàn phía trên. Nhờ đó, ứng suất nhiệt được phân tán hiệu quả trong quá trình nguội, giảm nguy cơ nứt – vốn là vấn đề đặc trưng khi hàn gang.

Từ góc nhìn kỹ thuật, điều này có nghĩa là EutecTrode 27 không chỉ “hàn được” các bề mặt khó, mà còn tạo ra một nền liên kết đủ ổn định để các lớp hàn tiếp theo có thể chịu tải thực sự, thay vì chỉ tồn tại như một lớp bám tạm thời.

Đây chính là lý do tại sao vật liệu này đặc biệt hiệu quả với:

• Gang bị oxy hóa nặng.
• Chi tiết làm việc lâu năm trong môi trường nhiệt.
• Bề mặt không thể làm sạch hoàn toàn bằng cơ học.

Vai trò lớp đệm – chuyển tiếp luyện kim trước khi hàn hoàn thiện

Trong nhiều quy trình phục hồi, đặc biệt với gang chất lượng thấp hoặc bị suy giảm cơ tính, việc hàn trực tiếp bằng điện cực Ni thường dẫn đến:

• Nứt do chênh lệch giãn nở.
• Bong lớp hàn do bề mặt không ổn định.
• Khuyết tật do tạp chất bị kéo vào mối hàn.

EutecTrode 27 giải quyết vấn đề này bằng cách tạo ra một lớp đệm luyện kim ổn định, nơi:

• Tạp chất được “giữ lại” trong lớp trung gian.
• Cấu Trúc bề mặt được đồng nhất.
• Điều kiện bám dính cho lớp hàn tiếp theo được tối ưu.

Sau lớp này, các điện cực như Ni hoặc NiFe mới có thể phát huy đúng tính chất của chúng. Nếu bỏ qua bước này, toàn bộ hệ thống mối hàn sẽ phụ thuộc vào chất lượng bề mặt ban đầu – vốn thường là yếu tố kém kiểm soát nhất.

Động học hồ quang và khả năng làm việc trong điều kiện thực tế

Lớp thuốc bọc graphite–basic của EutecTrode 27 đóng vai trò quan trọng trong việc ổn định hồ quang và kiểm soát quá trình truyền kim loại.

Hồ quang có đặc tính:

• Ổn định ngay cả trên bề mặt nhiễm bẩn.
• Độ ngấu tốt, giúp “ăn sâu” vào nền vật liệu.
• Tạo mối hàn dạng vảy mịn và đồng đều.

Đồng thời, vật liệu cho phép hàn trong điều kiện nhiệt thấp hoặc không cần gia nhiệt trước trong nhiều trường hợp , giúp giảm nguy cơ biến dạng – một yếu tố đặc biệt quan trọng với chi tiết gang lớn.

Giới hạn vật liệu – vì sao không dùng làm lớp hoàn thiện

Một sai lầm phổ biến là sử dụng EutecTrode 27 như vật liệu hàn hoàn thiện. Về mặt luyện kim, điều này không phù hợp.

Do cấu trúc carbide cứng:

• Lớp hàn có độ giòn tương đối.
• Không có khả năng biến dạng dẻo.
• Không phù hợp với chi tiết chịu tải động hoặc cần gia công.

Vì vậy, vật liệu này nên được hiểu đúng vai trò:
👉 lớp nền – không phải lớp làm việc cuối cùng

Ứng dụng – nơi mà “xử lý nền” quan trọng hơn “hàn đẹp”

Que hàn gang EutecTrode 27 phát huy hiệu quả cao nhất trong các trường hợp mà yếu tố bề mặt chi phối toàn bộ quá trình sửa chữa:

• Gang bị oxy hóa nhiệt (ghi lò, khuôn, chi tiết nhiệt luyện).
• Chi tiết đúc rỗ, có khuyết tật nội tại.
• Bề mặt nhiễm dầu hoặc không thể làm sạch hoàn toàn.
• Phục hồi trước khi đắp bằng Ni hoặc vật liệu đặc biệt.

Trong các trường hợp này, việc tạo ra một lớp nền ổn định quan trọng hơn nhiều so với việc tạo ra một mối hàn “đẹp” ngay từ đầu.

Kết luận

Castolin EutecTrode 27 không phải là một que hàn gang phổ thông, mà là một vật liệu hàn mang tính “xử lý luyện kim” cho bề mặt gang khó hàn. Với khả năng xuyên qua tạp chất, tạo lớp đệm ổn định và hình thành cấu trúc carbide cứng, nó đóng vai trò trung gian quyết định trong các quy trình phục hồi sửa chữa gang công nghiệp.

Trong tư duy kỹ thuật, EutecTrode 27 không phải là bước cuối cùng, mà là bước “đặt nền” – nơi chất lượng của toàn bộ mối hàn được quyết định ngay từ đầu.
